編碼器類型

(Encoder type)

1、光電編碼器 Optical encoder

2、磁編碼器 Magnetic encoder

3、旋轉變壓器Resolver

備注：多種分辨率可選，增量式、絕對值式可選。

Note: Multiple resolutions are available；Incremental and absolute values are available.

徑向負載

(Max radial force )

115N@20mm from the flange

環境條件

Environmental conditions

使用環境溫度： -20℃~ +40℃；

Temperature: -20℃~ +40℃

使用環境濕度：≤90%RH（無凝露）；

Relative humidity: ≤90%RH(No dewing)

安裝環境：遠離腐蝕、可燃性氣體，油滴，灰塵，

海拔≤1000m(1000~4000m，降額使用)；

Installation environment: Far away active gas,

Combustible gas, oil drop, ash.

altitude≤1000m(1000~4000m，Derating use)；

存儲環境：-20℃~ +60℃，≤85%RH（無凝露）。

Storage Condition: -20℃~ +60℃，≤85%RH(No dewing).

軸向負載

(Max axial force )

45N

絕緣等級

(Insulation Class)

B

防護等級

(Protection level)

IP30

額定電壓(Rated voltage)

VDC

36

36

36

額定轉速(Rated speed)

RPM

3000

3000

3000

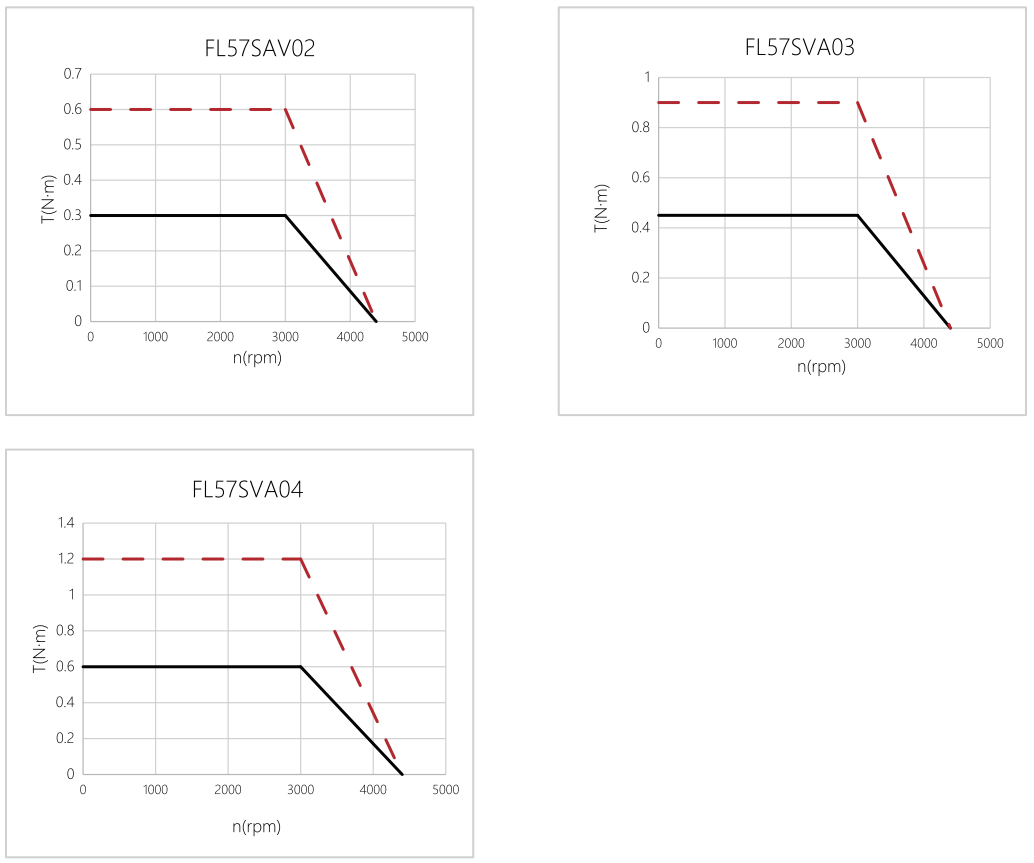

額定轉矩(Rated torque)

N·m

0.3

0.45

0.6

額定電流(Rated current)

A

94

141

188

空載轉速(no load speed)

RPM

4400

4400

4400

峰值轉矩(Peak torque)

N·m

0.9

1.35

1.8

峰值電流(Peak current)

A

12.6

16.2

22.5

電阻(Line to line resistance)

Ω

1.2

0.8

      0.5

電感(Line to line inductance)

mH

1.2

0.8

      0.6

反電勢系數(Back EMF)

V/Krpm

5.6

5.6

      5.7

轉矩系數(Torque constant)

Nm/A

0.075

0.075

       0.08

極數(Number of poles)

8

編碼器(Encoder)

CPR

1000

轉動慣量(Rotor inertia)

g.cm2

210

320

430

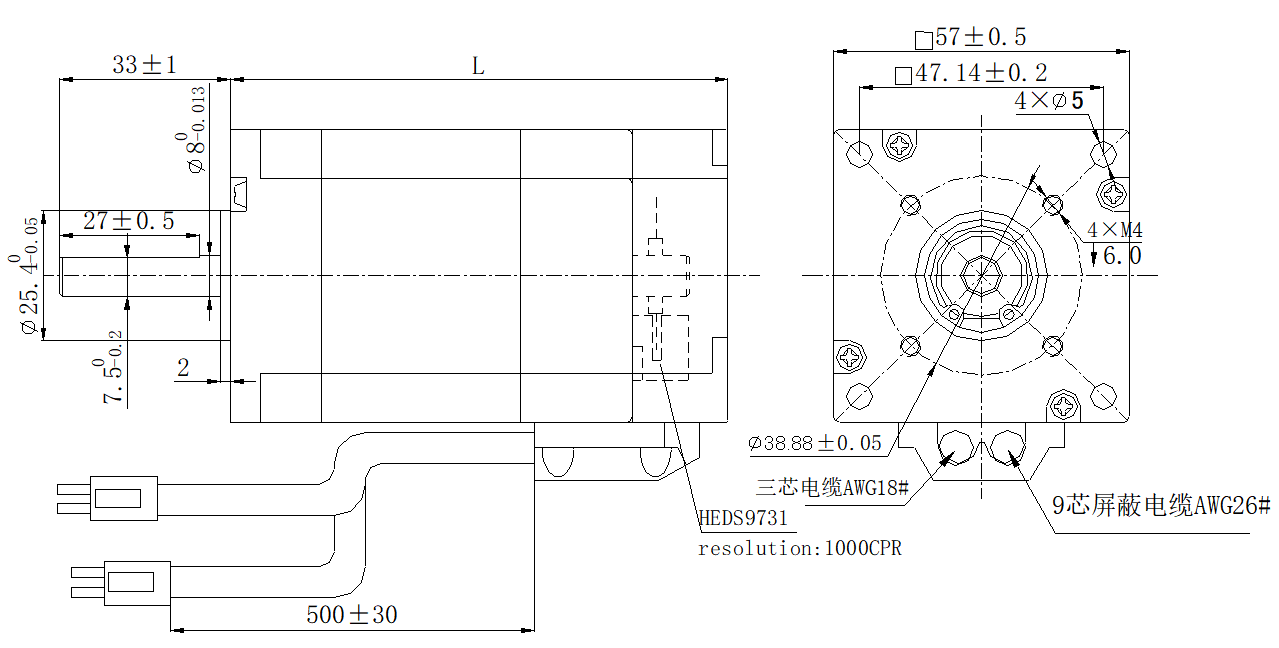

機身長度 (Motor length) L

mm

76

96

116

重量(Weight)

Kg

0.8

1.0

1.2

1

紅白色(Red/White)

Cable

AWG26

GND

Signal Power negative

2

紅色( Red)

VCC:+5VDC

Signal Power positive

3

藍色(Blue)

EA-

Two-channel differential signal (Three-channel differential signal can be provided).

4

藍黑色(Blue/Black)

EA+

5

黑色(Black)

EB-

6

黑白色(Black/White)

EB+

7

棕色(Brown)

霍爾HALL A

8

橙色(Orange)

霍爾HALL B

9

黃色(Yellow)

霍爾HALL C

1

黃色(Yellow)

Cable

AWG18

U相(Phase U)

2

紅色(Red)

V相(Phase V)

3

黑色(Black)

W相(Phase W)
