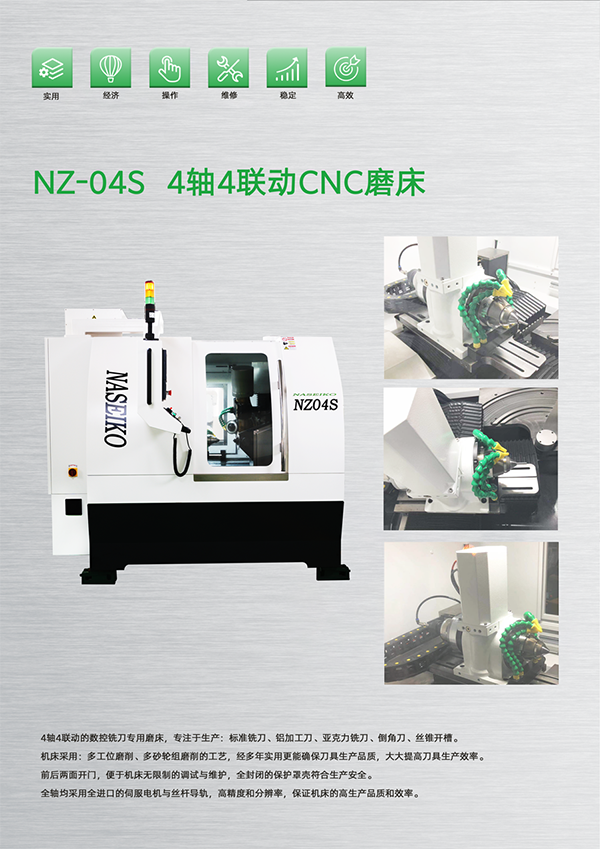

4軸4聯動的數控銑刀專用磨床,專注于生產:標準銑刀、鋁加工刀、亞克力銑刀、倒角刀、絲錐開槽。
機床采用:多工位磨削、多砂輪組磨削的工藝,經多年實用更能確保刀具生產品質,大大提高刀具生產效率。
前后兩面開門,便于機床無限制的調試與維護,全封閉的保護罩殼符合生產安全。
全軸均采用全進口的伺服電機與絲桿導軌,高精度和分辨率,保證機床的高生產品質和效率。

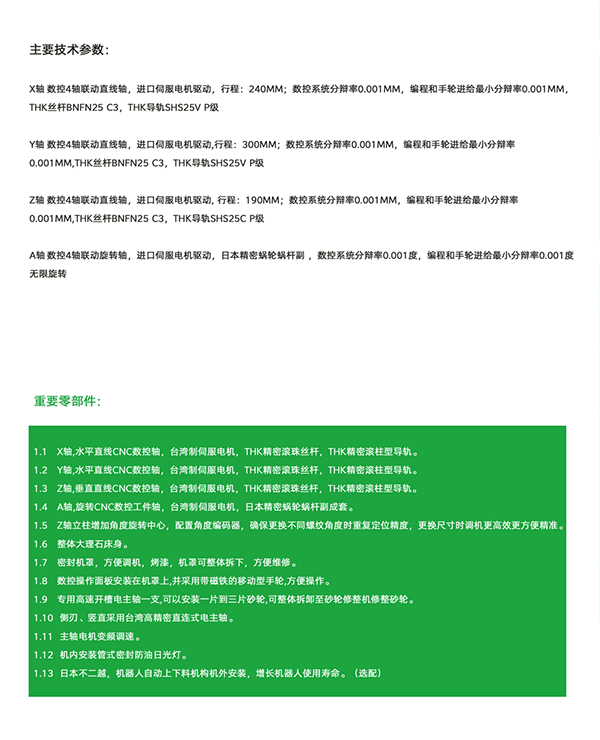

主要技術參數
X軸 數控4軸聯動直線軸,進口伺服電機驅動,行程:240mm;數控系統分辯率0.001mm,編程和手輪進給最小分辯率0.001mm,THK絲桿BNFN25 C3,THK導軌SHS25V P級
Y軸 數控4軸聯動直線軸,進口伺服電機驅動,行程:300mm;數控系統分辯率0.001mm,編程和手輪進給最小分辯率0.001mm,THK絲桿BNFN25 C3,THK導軌SHS25V P級
Z軸 數控4軸聯動直線軸,進口伺服電機驅動, 行程:190mm;數控系統分辯率0.001mm,編程和手輪進給最小分辯率0.001mm,THK絲桿BNFN25 C3,THK導軌SHS25C P級
A軸 數控4軸聯動旋轉軸,進口伺服電機驅動,日本精密蝸輪蝸桿副 ,數控系統分辯率0.001度,編程和手輪進給最小分辯率0.001度無限旋轉
重要零部件:
1.1 X軸,水平直線CNC數控軸,臺灣制伺服電機,THK精密滾珠絲桿,THK精密滾柱型導軌。
1.2 Y軸,水平直線CNC數控軸,臺灣制伺服電機,THK精密滾珠絲桿,THK精密滾柱型導軌。
1.3 Z軸,垂直直線CNC數控軸,臺灣制伺服電機,THK精密滾珠絲桿,THK精密滾柱型導軌。
1.4 A軸,旋轉CNC數控工件軸,臺灣制伺服電機,日本精密蝸輪蝸桿副成套。
1.5 Z軸立柱增加角度旋轉中心,配置角度編碼器,確保更換不同螺紋角度時重復定位精度,更換尺寸時調機更高效更方便精準。
1.6 整體大理石床身。
1.7 密封機罩,方便調機,烤漆,機罩可整體拆下,方便維修。
1.8 數控操作面板安裝在機罩上,并采用帶磁鐵的移動型手輪,方便操作。
1.9 專用高速開槽電主軸一支,可以安裝一片到三片砂輪,可整體拆卸至砂輪修整機修整砂輪。
1.10 側刃、豎直采用臺灣高精密直連式電主軸。
1.11 主軸電機變頻調速。
1.12 機內安裝管式密封防油日光燈。
1.13 日本不二越,機器人自動上下料機構機外安裝,增長機器人使用壽命。(選配)
